好的，这是一个非常专业且重要的工业话题。UV硅胶改质工艺指的是利用紫外线（UV）照射，对固态或液态硅橡胶材料的表面进行物理和化学性质的改造，使其获得原本不具备的新特性。
这是一种干式、常温、高效、环保的表面处理技术，广泛应用于需要硅胶与其他材料粘接的领域。
---
一、 为什么要对硅胶进行UV改质？（目的与必要性）
硅胶本身具有许多优异性能（如耐高低温、弹性好、化学惰性），但也带来一个致命缺点：表面能低、极其不粘。这导致：
· 难以粘接：使用普通的胶水、瞬间胶几乎无法与硅胶形成牢固的粘接。
· 印刷、涂装困难：油墨、涂料难以在硅胶表面附着。
传统的解决方法有：
1. 底涂剂：先涂一层专用的 priming agent，但可能含溶剂，操作繁琐，且引入新物质层。
2. 电晕处理：对薄片状硅胶有效，但效果不稳定，易衰退。
3. 火焰处理：适用于大型制品，但温度高，可能损伤产品，不够环保。
UV改质工艺就是为了克服这些缺点而生的先进技术。
二、 UV改质工艺的核心原理
UV改质并非在硅胶表面覆盖一层新东西，而是通过高能量的紫外线，从根本上激发硅胶表面的分子发生反应。
其核心过程如下：

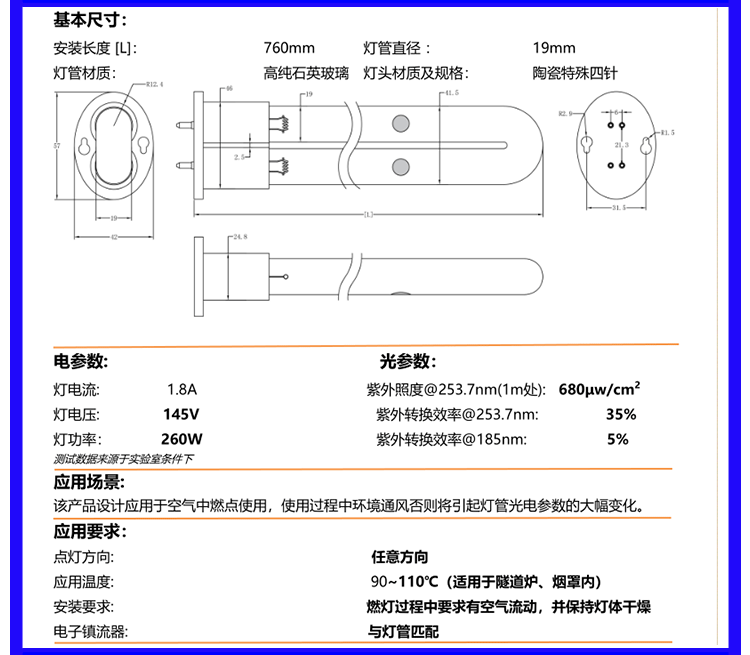

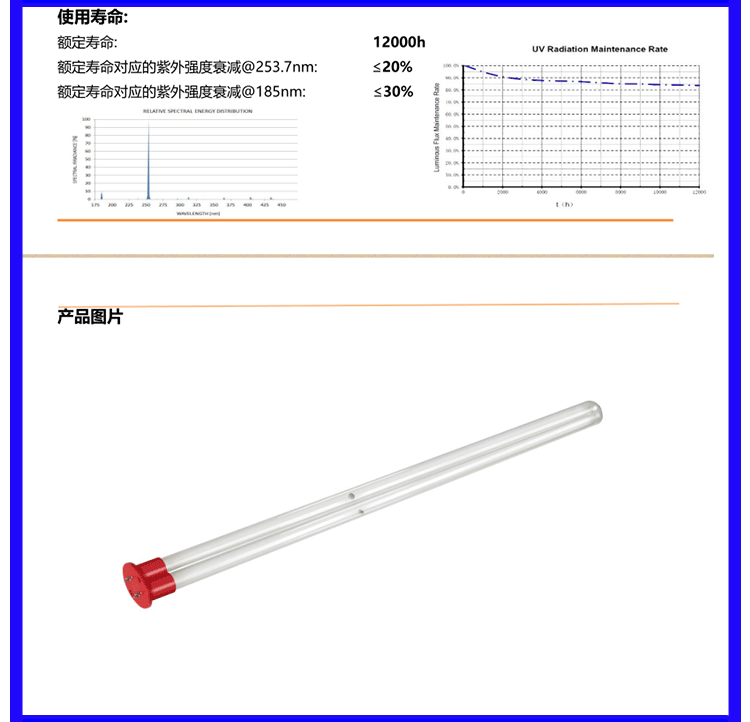

1. 光能吸收：将硅胶制品置于特定波长的UV光源下（通常是短波长的172nm或185nm的准分子UV灯）。
2. 分子键断裂：高能UV光子被硅胶表面的分子（主要是Si-CH₃， Si-O-Si等）吸收，其能量足以打断这些化学键。
3. 形成活性基团：键断裂后，在硅胶表面生成大量不稳定的、高能量的自由基 或悬空键。
4. 与周围物质反应：
· 在空气环境中，这些活性基团会迅速与空气中的氧气（O₂） 和水蒸气（H₂O） 发生反应。
· 最终，硅胶表面原本惰性的甲基（-CH₃） 被亲水性的羟基（-OH） 和羧基（-COOH） 等极性官能团所取代。
5. 表面性质改变：
· 表面能显著提高：从疏水变为亲水（水滴接触角变小）。
· 产生微观粗糙度：UV的蚀刻作用使表面在纳米级别变得粗糙，增加了粘接的物理锚定点。
· 化学活性增强：表面的极性基团可以与胶粘剂、油墨中的官能团形成强大的化学键（如氢键、共价键）。
简单比喻：UV改质就像把一面光滑的、涂了油的玻璃（硅胶原表面），用特殊的“光刻刀”打磨成粗糙的、干净的毛玻璃，并且让玻璃表面带上许多“小钩子”（极性基团），从而能够牢牢抓住胶水和油漆。
三、 典型的UV硅胶改质工艺流程
1. 前处理：
· 清洁：使用异丙醇等溶剂清洗硅胶表面，去除脱模剂、油污、灰尘等污染物。这是至关重要的一步。
2. UV照射处理：

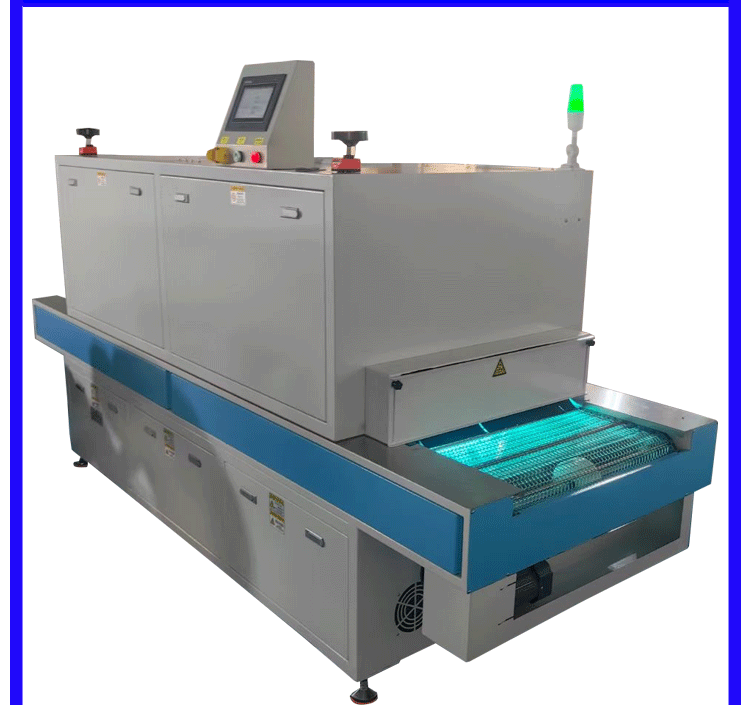

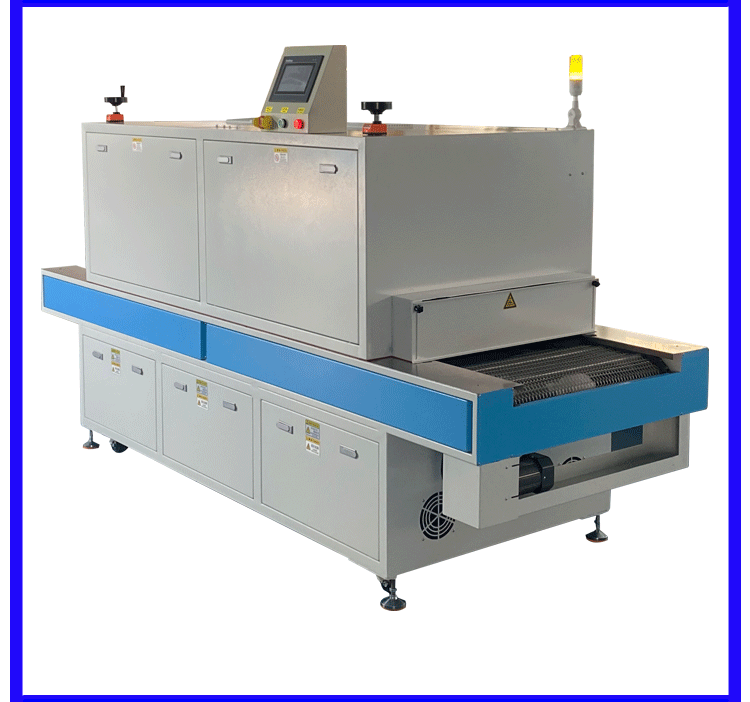

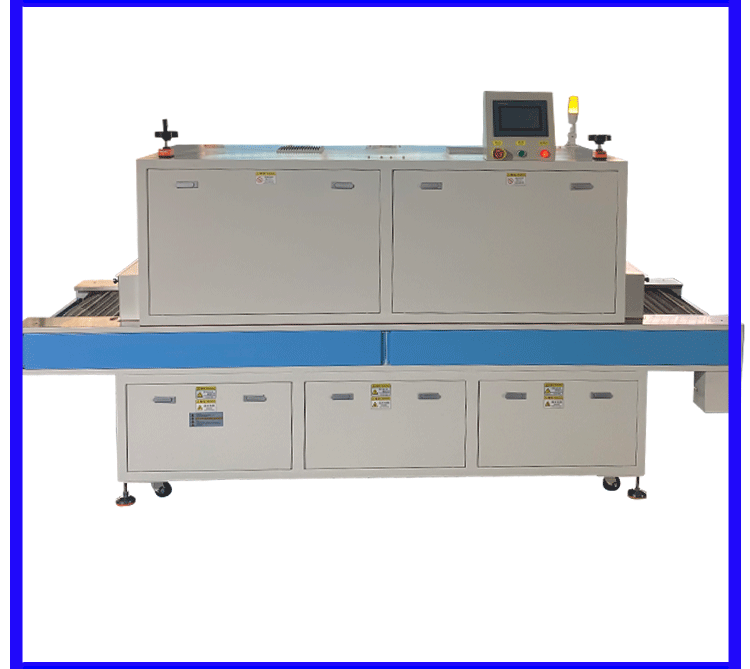

· 放置：将清洁后的硅胶制品放入UV处理设备中。
· 设定参数：根据硅胶类型和所需效果，设定关键的工艺参数：
· UV波长：172nm是最高效的。
· 照射能量（mJ/cm²） 或照射时间。
· 照射距离。
· 环境气氛：通常在空气中进行，特殊情况下可在特定气体氛围中进行。
· 启动照射：开启UV灯，对硅胶表面进行扫描或静态照射。
3. 后处理与粘接：
· 立即操作：处理后的硅胶表面具有“活性”，但会随时间衰减（通常有几分钟到几小时的“有效期”）。
· 立即进行下一步：在最佳时间窗口内，进行涂胶、粘接、印刷或涂装等操作。
· 固化：通过UV光、加热或室温固化等方式，完成最终的粘接或涂层固化。

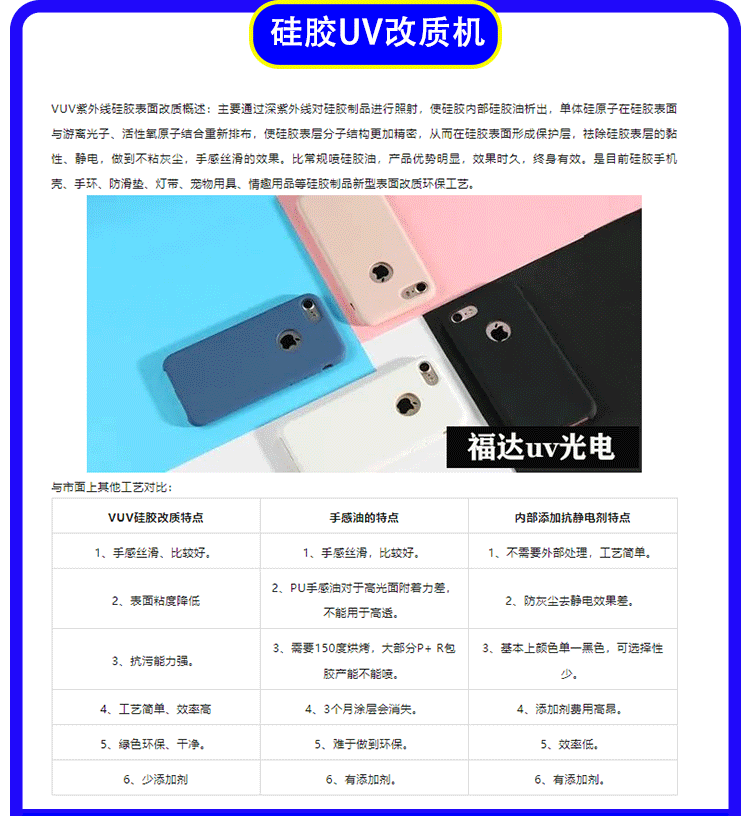

四、 UV改质工艺的优势
· 高效：处理时间以秒计，非常适合自动化流水线生产。
· 环保：无溶剂、无挥发性有机物，是绿色制造工艺。
· 效果好：粘接强度显著提升，甚至可实现材料的内聚破坏（即硅胶本身被拉断，而粘接界面完好）。
· 精确可控：可通过精确控制UV能量，实现对改质深度和程度的调控。
· 一致性高：处理均匀，产品良率高。
· 适用范围广：对液态硅胶和固态硅胶均有效，形状复杂的部件也能处理。
五、 主要应用领域
· 医疗器械：
· 硅胶导管与塑料端头的粘接。
· 面罩、呼吸袋的组装。
· 植入式医疗器械的密封粘接。
· 汽车电子：
· 新能源汽车电池包内的硅胶密封圈与金属/塑料壳体的粘接。
· 传感器密封。
· 消费电子：
· 智能穿戴设备（如手表表带）的粘接与装饰。
· 防水听筒、话筒的硅胶部件组装。
· 航空航天：对可靠性和重量有严苛要求的硅胶部件密封组装。
六、 注意事项与挑战
· 处理有效期：改质后的表面会因与空气接触而逐渐失活，需在规定时间内完成后续工序。
· 阴影效应：三维结构复杂的部件，被遮挡的部分可能无法被UV照射到，需要设计特殊的工装或采用多角度照射。
· 材料敏感性：过高的UV能量可能导致硅胶表面过度氧化、粉化或黄变，需要优化工艺参数。
· 设备投资：高性能的准分子UV光源和设备成本较高。
总结来说，UV硅胶改质工艺是一项通过紫外线“活化”硅胶表面的关键技术，它完美地解决了硅胶难以粘接的行业痛点，为高可靠性、高附加值的硅胶产品制造提供了先进的解决方案。
客服1
